ケーブル / アンテナアナライザ

Cable / Antenna Analizer



アンリツ社のハンドヘルド・ケーブル/アンテナアナライザ【サイトマスタ】シリーズは、アンテナや高周波ケーブルが設置してある現場で技術者が時間を掛けずに性能検査や不良箇所診断を行う便利な測定器です。精密なリターンロス/VSWR測定、ケーブルロス、障害位置検出などの測定が可能です。

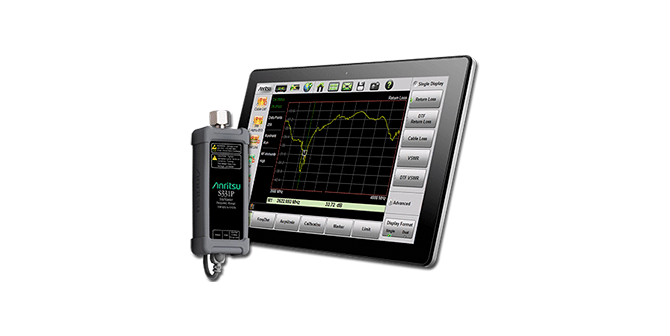

サイトマスタ S331P


最先端のサイトマスタシリーズ、ポケットサイズのケーブル・アンテナアナライザです。サイトマスタファミリの中で、最小・最軽量・最高速掃引で、コスト効率が最も良いサイトマスタです。Windows 7、8、10タブレット端末、ノートPC、またはデスクトップPCのUSBに接続して使用します。電源は、USBから供給されるため、バッテリーは不要です。150kHz~4GHzと150kHz~6GHzの2種類の周波数帯を揃えております。下限周波数は150kHzの低周波無線通信アプリケーションや5GHz帯の航空無線や放送事業用無線などの高周波アプリケーションまで測定できる、小型ヘッドレスタイプなサイトマスタです。

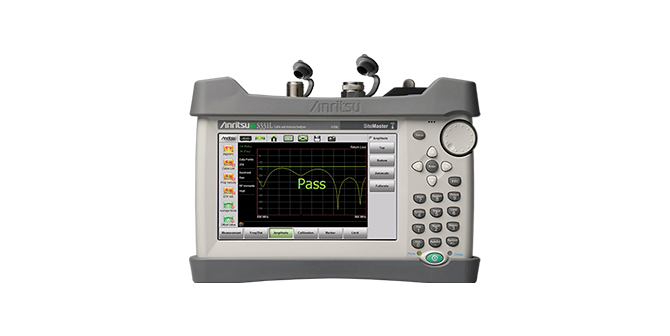

サイトマスタ S331L


頑丈なハンドヘルドタイプのケーブル・アンテナアナライザです。S331L はフィールドでの使用に最適化され、使いやすく、効果的なデータ管理機能を備えています。 S331Lは、丸一日にあたる 8時間のバッテリー稼働が可能です。屋外仕様向けの大型 7インチ TFT タッチスクリーンディスプレイで、直感的なユーザインターフェースと長年親しまれてきた前モデルに準拠したクラシックモードを搭載した S331L は、使い勝手が大変良く、フィールドでの作業効率を改善します。

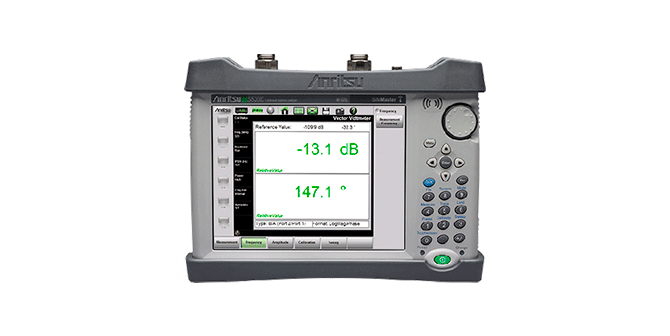

サイトマスタ S300Eシリーズ


上限周波数は4GHzまたは6GHzどちらかを選択可能、かつスペクトラムアナライザ機能(9kHz~)の搭載有無も選択できる、計4機種を取り揃えております。S331PやS331Lよりもオプションも充実しており、GPS受信機能や妨害波解析機能も搭載可能です。またデュアル画面表示によって、2つの異なる測定画面を同時に表示できる、ワンランク上のサイトマスタです。


マイクロ波サイトマスタ S820E


S820Eは1 MHz~8/14/20/30/40 GHzまでの周波数範囲をラインナップした、最新のサイトマスタです。前モデルを上回る機能を有しており、前モデルと同様の操作性を継承しています。導波管での校正も可能で、様々な導波管校正をサポートしています。導波管校正キットについては周波数やフランジ種別によって異なりますのでお問い合わせください。
またVNAオプションを搭載することにより、順方向・逆方向の掃引による4Sパラメータ測定が可能な本格的なベクトルネットワークとして動作します。
