  3. 混合機

むらなく効率よく混ぜる

混合機

ミキサー



混合機とは


自動式混合機は容器内で羽根が回転して混ぜるリボン型混合機、容器が回転して混ぜるV型、W型混合機などがあり、それぞれ目的によって選択しなければなりません。

名三工業では導入前のサンプルを使ったテストから運用支援まで、総合的にサポートいたしますので、お気軽にご相談ください。

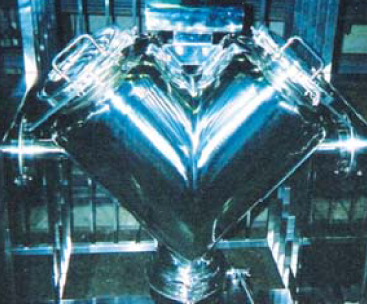

V型混合機

V型混合機

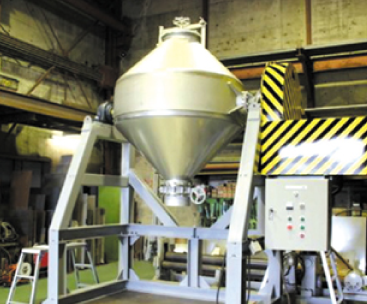

W型混合機

W型混合機

リボン型混合機

リボン型混合機

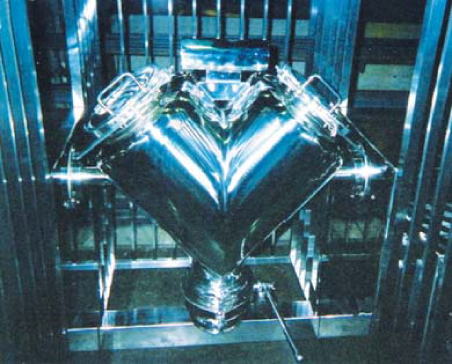

V型混合機

RMシリーズ

対流しながら混ぜる

V型の容器が回転することで、容器内の原料が動いて対流します。

３次元的な衝突とたたみ込み作用で均一な混合を行うことができ、混合後は容器内がシンプルな構造のため、完全に排出し清掃・洗浄が簡単に行うことができます。

仕込み容量、設置架台、排出弁などお客様に最適な混合機を製作いたしますので、お気軽にご相談ください。

V型混合機
型式 仕込容量 全容量 寸法 回転数 出力
SV-12 12 L 30 L W1400 x D400 x H1020 30 rpm 0.4 kW
SV-25 25 L 60 L W1550 x D500 x H1110 25 rpm 0.4 kW
SV-50 50 L 120 L W1750 x D600 x H1425 23 rpm 0.75 kW
SV-100 100 L 230 L W2000 x D700 x H1600 20 rpm 1.5 kW
SV-150 150 L 3900 L W2400 x D800 x H1830 19 rpm 1.5 kW
SV-200 200 L 480 L W2500 x D800 x H1920 18 rpm 1.5 kW
SV-300 300 L 720 L W2700 x D1000 x H2070 17 rpm 2.2 kW
SV-500 500 L 1200 L W3100 x D1100 x H2470 15 rpm 3.7 kW
SV-1000 1000 L 2400 L W3800 x D1600 x H2870 13 rpm 7.5 kW
SV-1500 1500 L 3600 L W3750 x D1600 x H3140 11 rpm 11.0 kW
SV-2000 2000 L 4800 L W4900 x D1800 x H3360 10 rpm 15.0 kW

※寸法の高さは投入口の高さになります。

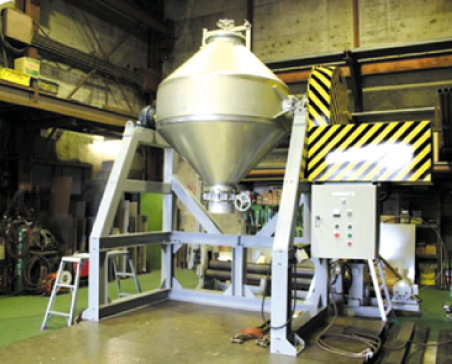

W型混合機

SWシリーズ

たたみ込みで混ぜる

2つの円錐を合わせた容器が回転することにより、重力と遠心力で規則的なたたみ込み作用を与えて混合する装置で、最もオーソドックスな混合機です。

容器にジャケットを取り付けることにより、冷却加熱も行うことができます。また、容器着脱式が可能で、容器ごと搬送でき、貯蔵も可能。他の混合機より比較的安価です。

仕込み容量、設置架台、排出弁などお客様に最適な混合機を製作いたしますので、お気軽にご相談ください。

W型混合機
型式 仕込容量 全容量 寸法 回転数 出力
SW-20 23 L 50 L W1300 x D500 x H1150 36 rpm 0.2 kW
SW-70 70 L 160 L W1550 x D600 x H1470 30 rpm 0.4 kW
SW-100 100 L 230 L W1650 x D600 x H1580 28 rpm 0.75 kW
SW-150 150 L 340 L W1900 x D700 x H1690 26 rpm 0.75 kW
SW-200 200 L 450 L W2050 x D700 x H1770 25 rpm 1.5 kW
SW-300 300 L 650 L W2300 x D900 x H1950 23 rpm 1.5 kW
SW-600 600 L 1400 L W2850 x D1000 x H2370 18 rpm 2.2 kW
SW-1000 1000 L 2200 L W3350 x D1200 x H2870 15 rpm 5.5 kW
SW-1500 1500 L 3300 L W3750 x D1400 x H3130 14 rpm 11.0 kW
SW-2000 2000 L 4400 L W4250 x D1600 x H3370 13 rpm 15.0 kW

※寸法の高さは投入口の高さになります。

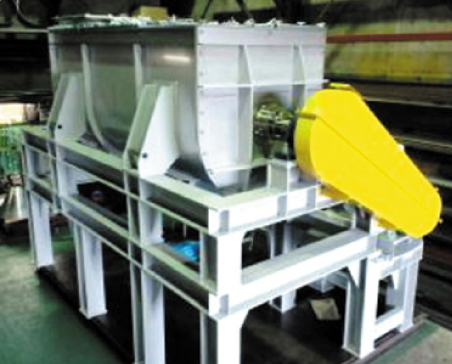

リボン型混合機

SWシリーズ

たたみ込みで混ぜる

混合機の中でも基本的な装置といえるリボン混合機。簡単な操作と確実な混合が特長です。

混合精度が攪拌翼の回転数、形状、処理時間によって調整することができます。

容器回転式の混合機に比べ、設置スペースが小さくて済み、大容量機の制作が容易です。外部に回転体が無いため、安全です。液体を添加・混合する場合にも有効です。

仕込み容量、設置架台、排出弁などお客様に最適な混合機を製作いたしますので、お気軽にご相談ください。

W型混合機
型式 仕込容量 全容量 寸法 回転数 出力
RM-70 70 L 100 L W1450 x D650 x H1050 60 0.75 kW
RM-100 100 L 140 L W1530 x D700 x H1100 52 2.2 kW
RM-200 200 L 290 L W1750 x D700 x H1280 42 2.2 kW
RM-500 500 L 720 L W2200 x D1000 x H1550 36 5.5 kW
RM-800 800 L 1100 L W2400 x D1100 x H1800 28 5.5 kW
RM-1000 1000 L 1500 L W2700 x D1200 x H1900 25 7.5 kW
RM-1500 1500 L 2140 L W3300 x D1450 x H2175 22 11.0 kW
RM-2000 2000 L 2900 L W3450 x D2300 x H2650 20 15.0 kW
RM-2500 2500 L 3500 L W3550 x D2400 x H2725 18 15.0 kW
RM-3000 3000 L 4300 L W3780 x D2600 x H2950 16 22.0 kW
RM-4000 4000 L 5800 L W4500 x D2850 x H3200 15 22.0 kW
RM-5000 5000 L 7000 L W4500 x D2850 x H3200 14 30.0 kW
RM-6000 6000 L 8570 L W4600 x D2950 x H3300 13 30.0 kW
